Van bướm tay gạt
Van Bướm tay gạt là loại van bướm vận hành đóng mở bằng tay gạt, thường dùng cho các kích thước từ DN50 - DN150, vận hành đóng mở nhanh và dễ dàng thông qua lực vặn của con người theo nguyên tắc đòn bẩy
Thông số kỹ thuật
| Mã Hàng | WBLS | Kích Thước | DN50 - DN150 |
| Tiêu Chuẩn Thiết Kế |
BS 5155 API 609 |
Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 20 BS 5155 ISO 5752 Table 1 Series 20 ASME B16.10 API 609 Mounting Flange ISO 5211 |
| Tiêu Chuẩn Mặt Bích/Kết Nối | BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K | Môi Trường Làm Việc | Nước sạch, nước thải, Dầu khí, Hóa Chất, Nhà Máy Điện, Công Nghiệp |
Van bướm tay quay
Van Bướm tay quay thường dùng cho các kích thước từ DN50 - DN600, vận hành đóng mở nhẹ nhàng thông qua trợ lực của hộp số.
Thông số kỹ thuật
| Mã Hàng | WBGS | Kích Thước | DN50 - DN150 |
| Tiêu Chuẩn Thiết Kế |
BS 5155 API 609 |
Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 20 BS 5155 ISO 5752 Table 1 Series 20 ASME B16.10 API 609 Mounting Flange ISO 5211 |
| Tiêu Chuẩn Mặt Bích/Kết Nối | BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K | Môi Trường Làm Việc | Nước sạch, nước thải |
Van bướm tín hiệu
Van Bướm tín hiệu là loại van bướm tay quay có gắn thêm hộp tín hiệu điện dùng để cung cấp tín hiệu đến phòng điều khiển báo tình trạng van đóng hay mở, thường dùng cho các kích thước từ DN50 - DN300, vận hành đóng mở nhanh và nhẹ nhàng thông qua lực vặn tay người. Van bướm tín hiệu điện thường được bố trí trên hệ thống đường ống cấp nước chữa cháy, các đường ống cấp nước cho hệ thống Sprinkler cho từng khu vực.
Thông số kỹ thuật
| Mã Hàng | WBSS | Kích Thước | DN50 - DN300 |
| Tiêu Chuẩn Thiết Kế |
BS 5155 API 609 |
Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 20 BS 5155 ISO 5752 Table 1 Series 20 ASME B16.10 API 609 Mounting Flange ISO 5211 |
| Tiêu Chuẩn Mặt Bích/Kết Nối | BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K | Môi Trường Làm Việc | Nước sạch, nước thải, Dầu khí, Hóa Chất, Nhà Máy Điện, Công Nghiệp |

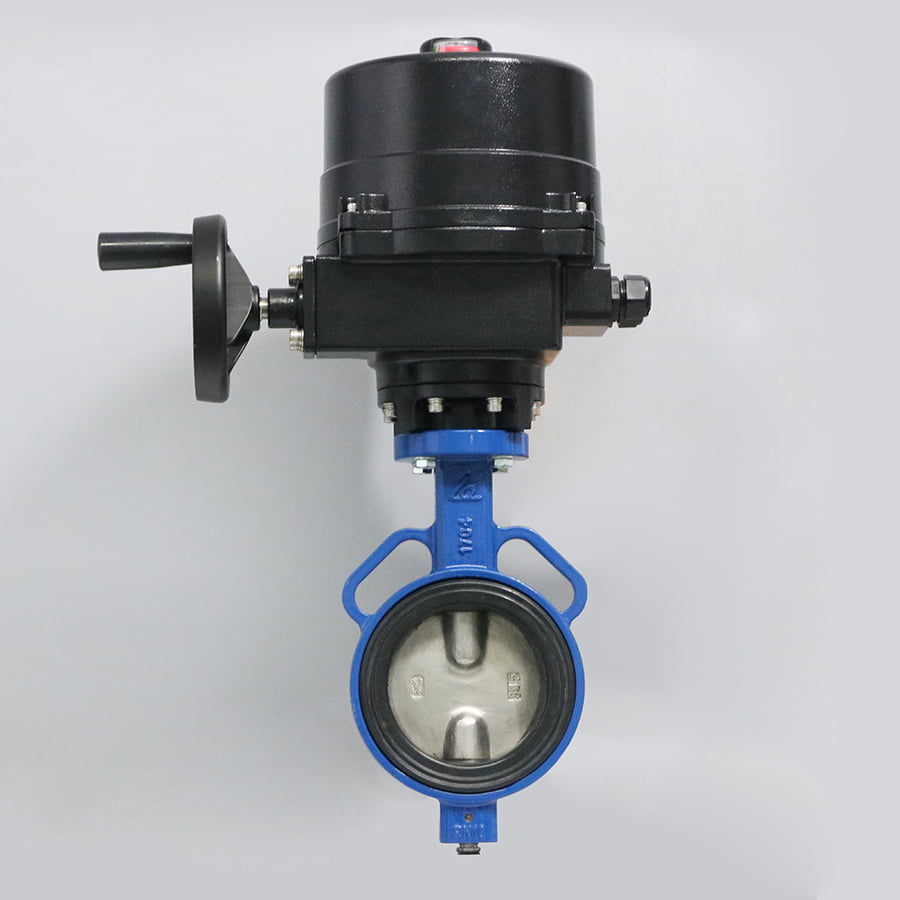

Van bướm động cơ điện
Van Bướm động cơ điện là loại van bướm dạng kẹp có gắn thêm động cơ điện để vận hành đóng mở tự động từ trung tâm điều khiển, thường dùng cho các kích thước từ DN50 - DN300. Có thể kết hợp với các hệ thống đóng mở từ xa bằng hồng ngoại hoặc thiết bị điều khiển không dây.
Thông số kỹ thuật
| Mã Hàng | EOM | Kích Thước | DN50 - DN600 |
| Tiêu Chuẩn Thiết Kế |
BS 5155 API 609 |
Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 20 BS 5155 ISO 5752 Table 1 Series 20 ASME B16.10 API 609 Mounting Flange ISO 5211 |
| Tiêu Chuẩn Mặt Bích/Kết Nối | BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K | ||
Van bướm mặt bích
Van Bướm mặt bích là loại van bướm vận hành bằng tay quay qua hộp số, kết nối với đường ống dạng mặt bích, thường dùng cho các kích thước từ DN350 trở lên.
Thông số kỹ thuật
| Mã Hàng | FBGS | Kích Thước | DN50 - DN150 |
| Tiêu Chuẩn Thiết Kế |
BS 5155 API 609 |
Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 20 BS 5155 ISO 5752 Table 1 Series 20 ASME B16.10 API 609 Mounting Flange ISO 5211 |
| Tiêu Chuẩn Mặt Bích/Kết Nối | BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K | ||
Van bướm động cơ điện
Van Bướm động cơ điện là loại van bướm dạng kẹp có gắn thêm động cơ điện để vận hành đóng mở tự động từ trung tâm điều khiển, thường dùng cho các kích thước từ DN50 - DN300. Có thể kết hợp với các hệ thống đóng mở từ xa bằng hồng ngoại hoặc thiết bị điều khiển không dây.
Thông số kỹ thuật
| Mã Hàng | EOM | Kích Thước | DN50-DN600 |
| Tiêu Chuẩn Thiết Kế |
BS 5155 API 609 |
Khoảng Cách Giữa 2 Mặt Bích | BS EN 558-1 TABLE 1 SERIES 20 BS 5155 ISO 5752 Table 1 Series 20 ASME B16.10 API 609 |
| Tiêu Chuẩn Mặt Bích/Kết Nối | BS EN 1092-2: PN10/PN16 ISO 7005-2: PN10/PN16 JIS B2220: JIS 10K/16K | ||
